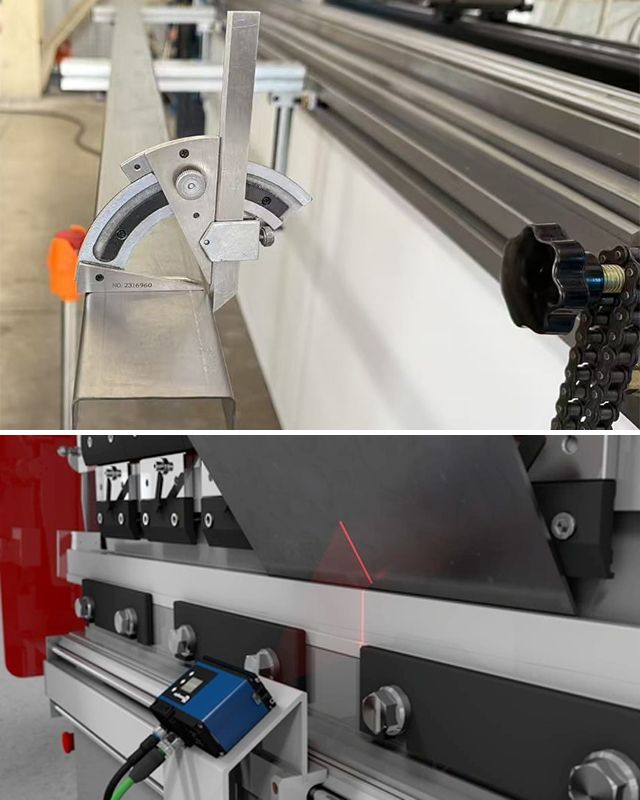

Em parceria com a Engenharia de Dados-M, o sistema de medição do ângulo do laser do Imasure oferece medição precisa do ângulo de curvatura após uma única operação de flexão. Esses sistemas assistidos por laser totalmente automáticos são adaptados para uso com os freios de prensa CNC. Com o recurso LaserCheck, eles podem determinar com precisão o ângulo de flexão com maior que 0,1 ° de precisão, independentemente das propriedades ou espessura do material. Esse nível de precisão estava anteriormente indisponível no setor.

Distância de trabalho variável

Largura da matriz até 60 mm sem ajuste

Compensação automática de altura

Transferência de imagem rápida via gige

Lentes de montagem S (baixa distorção / foco fixo / abertura fixa)

Faixa de medição 0 ° - 180 °

Avançado:

Um feixe de laser é projetado na superfície da chapa metal

A câmera detecta o feixe de laser

O ângulo entre o feixe e o eixo da câmera determina o ângulo de dobra.

Redução de força + cálculo do springback

Correção do ângulo automático
